Sm系列電動執行器

    概述：Sm(E)-10和Sm(E)-20電動執行器是回轉型閥門驅動裝置，可以通過外部電源切換來或外部輸入信號來實現開、關和角度位置的控制。
          本裝置殼體為壓鑄鋁合金，電機采用專用的小型高效率永磁低速同步電機，整個結構緊湊、小型、輕巧。

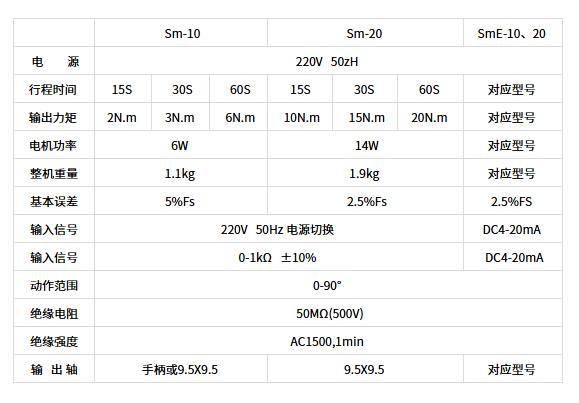

    主要技術指標[（E）指帶伺服放大器]

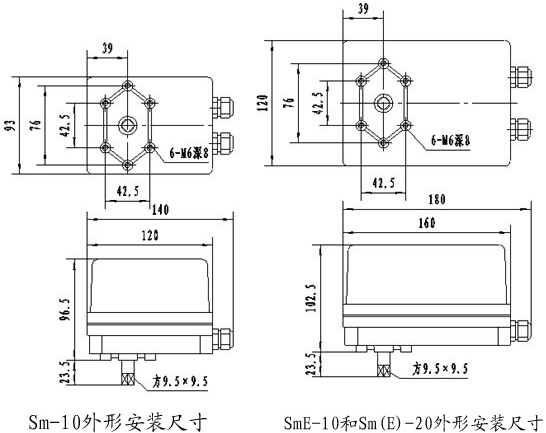

      外形安裝尺寸

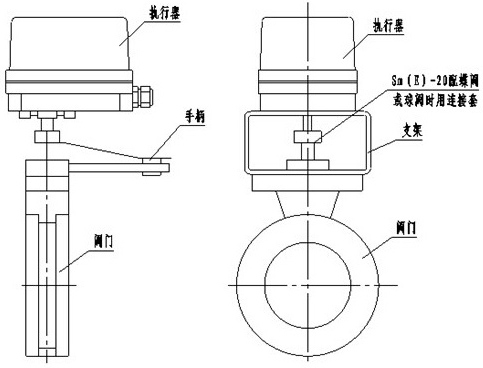

      與閥門連接

與閥門配套使用時，流體的溫度會傳到機體上面，使機體的溫度升高。如溫度過高時，就在閥門與支架之間作隔熱處理。

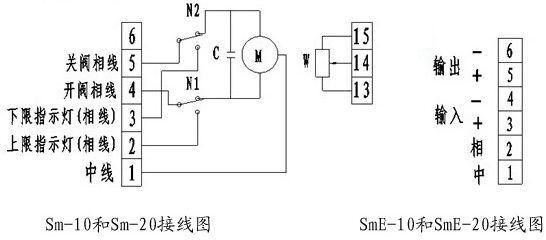

       接線圖和配線

        當需要防水時，請使用φ6~φ9的電纜線。

        說明：1、Sm-10的全行程時間還有3.7秒和5秒兩種規格，特殊行程溝通訂貨；

                  2、輸出軸的尺寸（≤φ12）可以按要求特殊定做。
